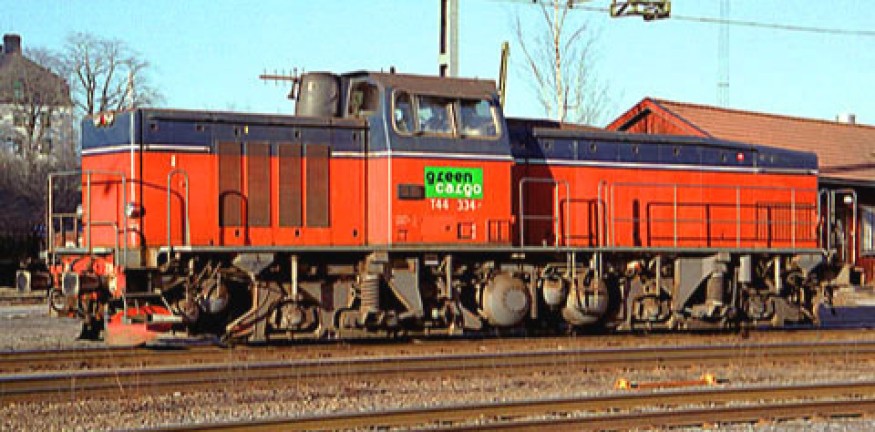

Ett T44-lok fungerar genom dieselelektrisk kraftöverföring, vilket innebär att en stor dieselmotor driver en generator som i sin tur producerar el till lokenas drivmotorer. Dieselmotorn är alltså inte mekaniskt kopplad till hjulen, utan fungerar som ett rullande kraftverk.
Här är en steg-för-steg-förklaring av hur energin flödar och driver loket:
1. Dieselmotorn startar
Hjärtat i T44 är en 12-cylindrig V-motor från Electro-Motive Diesel (EMD), en tvåtaktsdiesel med turbo av modellen EMD 12-645. När lokföraren startar motorn förbränns diesel som omvandlas till mekanisk rotationsenergi i motorns axel.
2. Strömmen genereras
Motorns roterande axel är direkt kopplad till en stor huvudgenerator (eller alternator på moderniserade versioner). Generatorn omvandlar den mekaniska rotationskraften till elektrisk energi (likström eller växelström som likriktas).
3. Reglering och pådrag
När lokföraren drar i körspaken (pådraget) ökar både dieselmotorns varvtal och magnetiseringen i generatorn. Detta gör att generatorn skickar ut mer ström till banmotorerna, vilket ökar lokets dragkraft och hastighet.
4. Banmotorerna driver hjulen
Den elektriska strömmen leds via grova kablar ner till boggierna (hjulställheterna) under loket. T44 har fyra elektriska banmotorer – en för varje hjulaxel. Dessa motorer omvandlar elen tillbaka till mekanisk rörelse och driver axlarna via kugghjulsväxlar.
5. Bromssystemet
För att stoppa tåget använder T44 främst tryckluftsbromsar som pressar bromsblock mot hjulen. Många T44-lok har också modifierats med elektrisk motståndsbromsning, där banmotorerna fungerar som generatorer och bromsar tåget samtidigt som energin bränns bort som värme via stora takfläktar.
eknik och kraftöverföring
Eftersom en dieselmotor inte kan starta under tungt motstånd behövs ett system som överför kraften till hjulen:
- Dieselelektrisk: Motorn driver en generator som ger ström till elektriska banmotorer. Detta är den vanligaste tekniken för tunga godståg.
- Dieselhydraulisk: Kraften överförs via en hydraulisk växellåda och momentomvandlare. Vanligt i mindre växellok och motorvagnar.
- Dieselmekanisk: Fungerar som en bil med mekanisk växellåda och koppling. Används främst i mycket små lokomotorer.
???? Kända svenska diesellok
Sverige har en lång historia av dieseldrift, särskilt på banor som saknar kontaktledning:
- T44: Det mest ikoniska och tillverkade svenska dieselloket, byggt av Nohab för SJ och flitigt använt för godstransporter och växling.
- Tb / Tc: Kombinerade diesellok och snöröjningsfordon med stora plogar.
- V5: Ett mindre trestegs dieselhydrauliskt växellok som syns på många bangårdar.
